Popis
Ústředna pro detekci plynů GM je flexibilní centrála s modulárními analogovými vstupy, která je jednoduchá z hlediska konfigurace i užívání.
Displej ústředny zobrazuje na barevném LCD displeji současně údaje z kanálů i alarmů. Uživatel tak má neustálý přehled o všech detektorech a možnost ovládání přímo z panelu ústředny nebo přes webové rozhraní počítače. Je tak možné ovládat ústřednu dálkově odevšad, kde je přístupný internet.
Funkce ústředny GM
| Konfigurace systému | Možnost změny názvu ústředny | |||||||||
| Vytvoření a pojmenování až 8 zón | ||||||||||
| Nastavení počtu současně zobrazených kanálů | ||||||||||
| Konfigurace kanálů | Nastavení alarmů | |||||||||
| Výběr zobrazovaných dat pro daný kanál | ||||||||||
| Konfigurace relé | Nastavení směru alarmu pro spínání relé | |||||||||
| Výběr barvy pro nastavenou hodnotu | ||||||||||
| Nastavení prodlevy pro každé relé | ||||||||||
| Kopírování nastavení | Kopírování stávajících (již konfigurovaných) kanálů pro úsporu času | |||||||||
| při nastavování nových kanálů | ||||||||||
| Náhrávání/stahování konfigurace | Příprava konfigurace na SD kartu | |||||||||
| Vložením SD karty s uloženou konfigurací dojde k automatickému uložení | ||||||||||
| konfigurace do ústředny | ||||||||||
Technické parametry

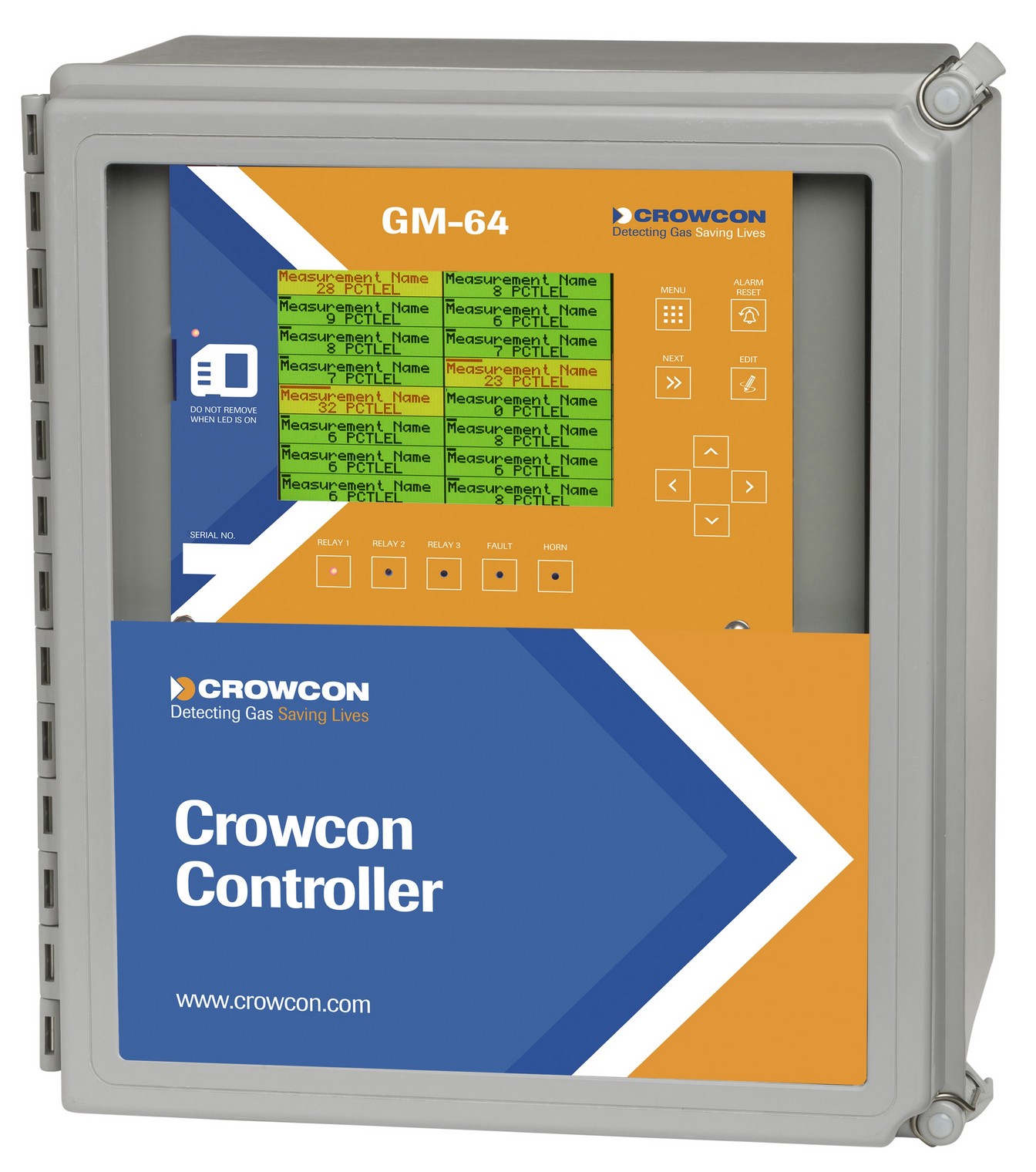

| Malá skříň | ||||||||||
| Materiál skříně | Skelné vlákno | |||||||||
| Rozměry | 406 x 334 x 216 mm | |||||||||
| Hmotnost | 7,7 kg | |||||||||
| Krytí | NEMA 4X | |||||||||
| Velká skříň | ||||||||||
| Materiál skříně | Skelné vlákno | |||||||||
| Rozměry | 612 x 687 x 242 mm | |||||||||
| Hmotnost | 25 kg | |||||||||
| Krytí | NEMA 4X | |||||||||

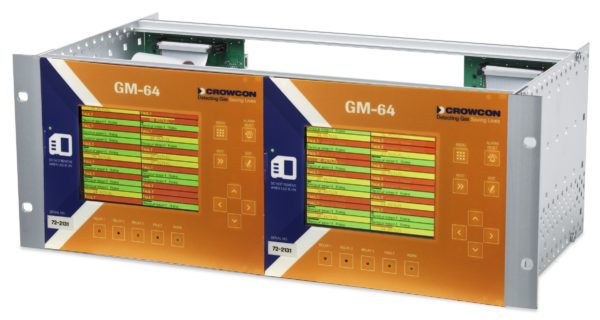

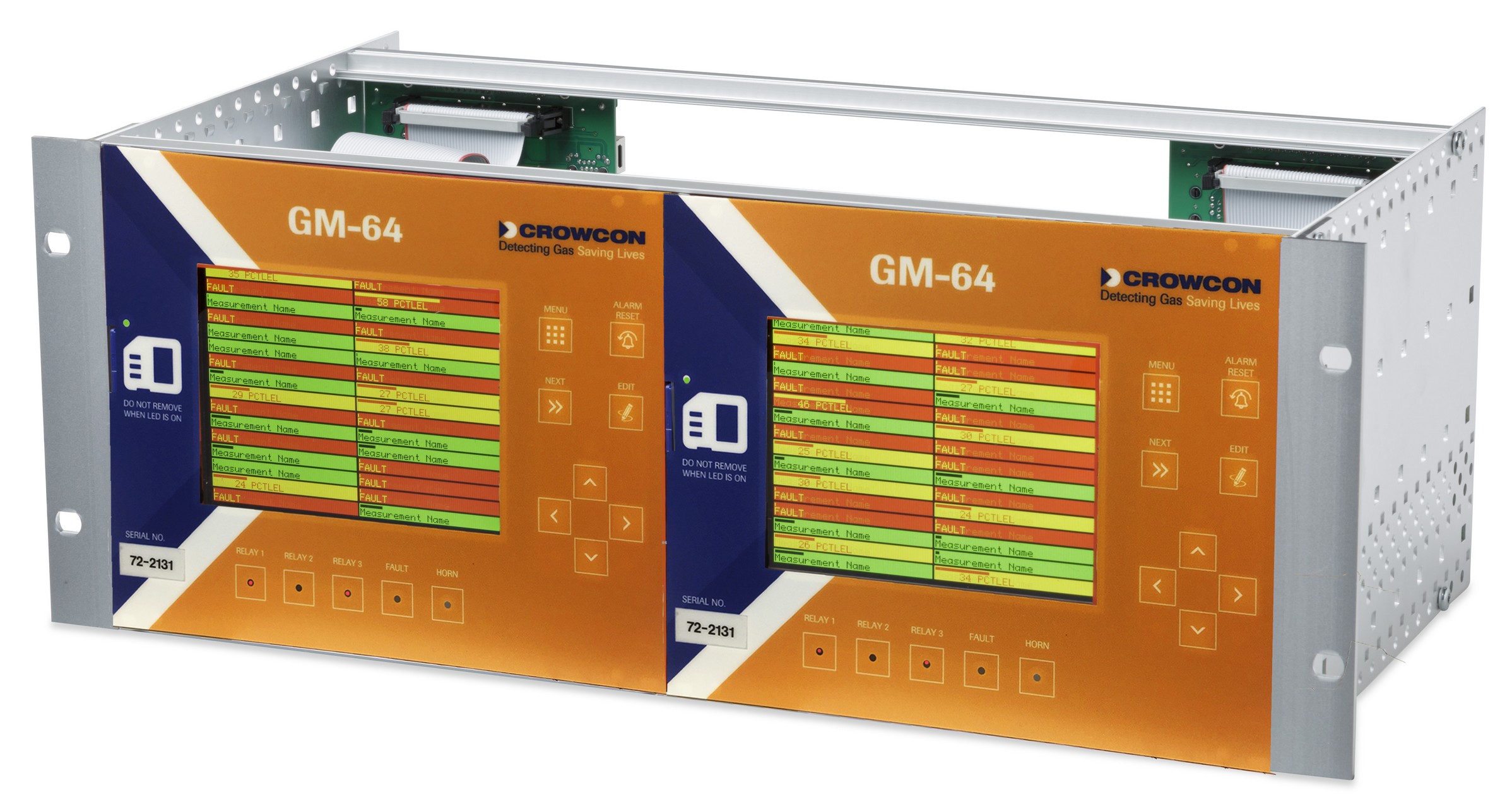

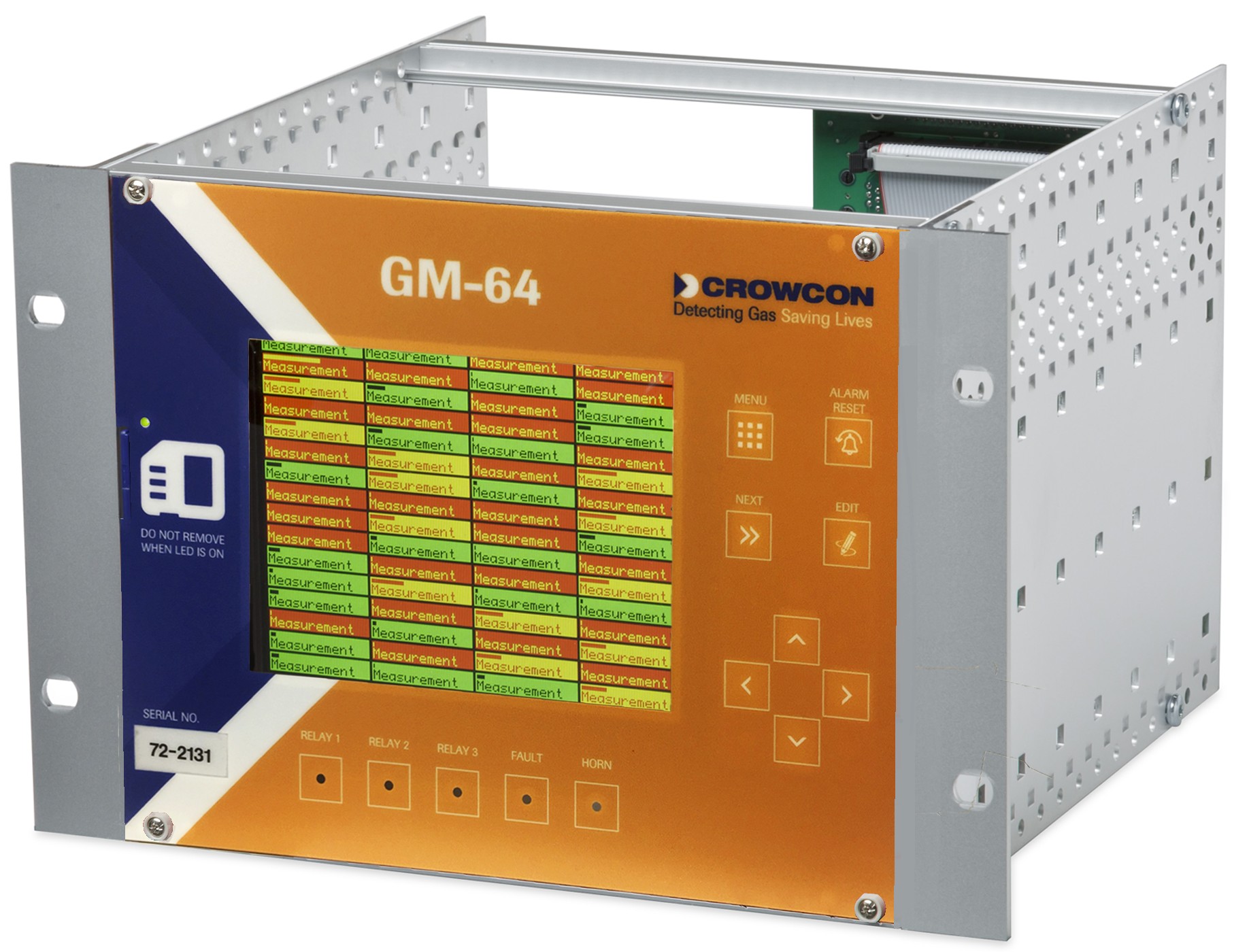

| Rackový panel | 19palcový rackový panel – volitelně | |||||||||
| Spotřeba energie | Typická spotřeba ústředny je od 20 do 50 W (bez připojených detektorů) | |||||||||
| Elektrické výstupy | 4-20 mA 2-vodičová proudová smyčka (sink) | |||||||||
| 4-20 mA 3-vodičová proudová smyčka (source) | ||||||||||
| RS-485 Modbus RTU | ||||||||||
| Relé – 5 A a 30 V | ||||||||||
| RJ45 ethernet konektor | ||||||||||
| Provozní teplota | -20°C až +50°C | |||||||||
| Provozní vlhkost | 0 až 90 % RH | |||||||||
| Opakovatelnost a výchylka | Digitální kanály – žádný posun | |||||||||
| Analogové kanály – výchylka < 1 % rozsahu za rok | ||||||||||
| Schválení | Lze použít v prostředí bez nebezpečí výbuchu jako součást systému s jiskrově bezpečnými detektory | |||||||||
| EMC kompatibilita | certifikát CE | |||||||||
