Popis

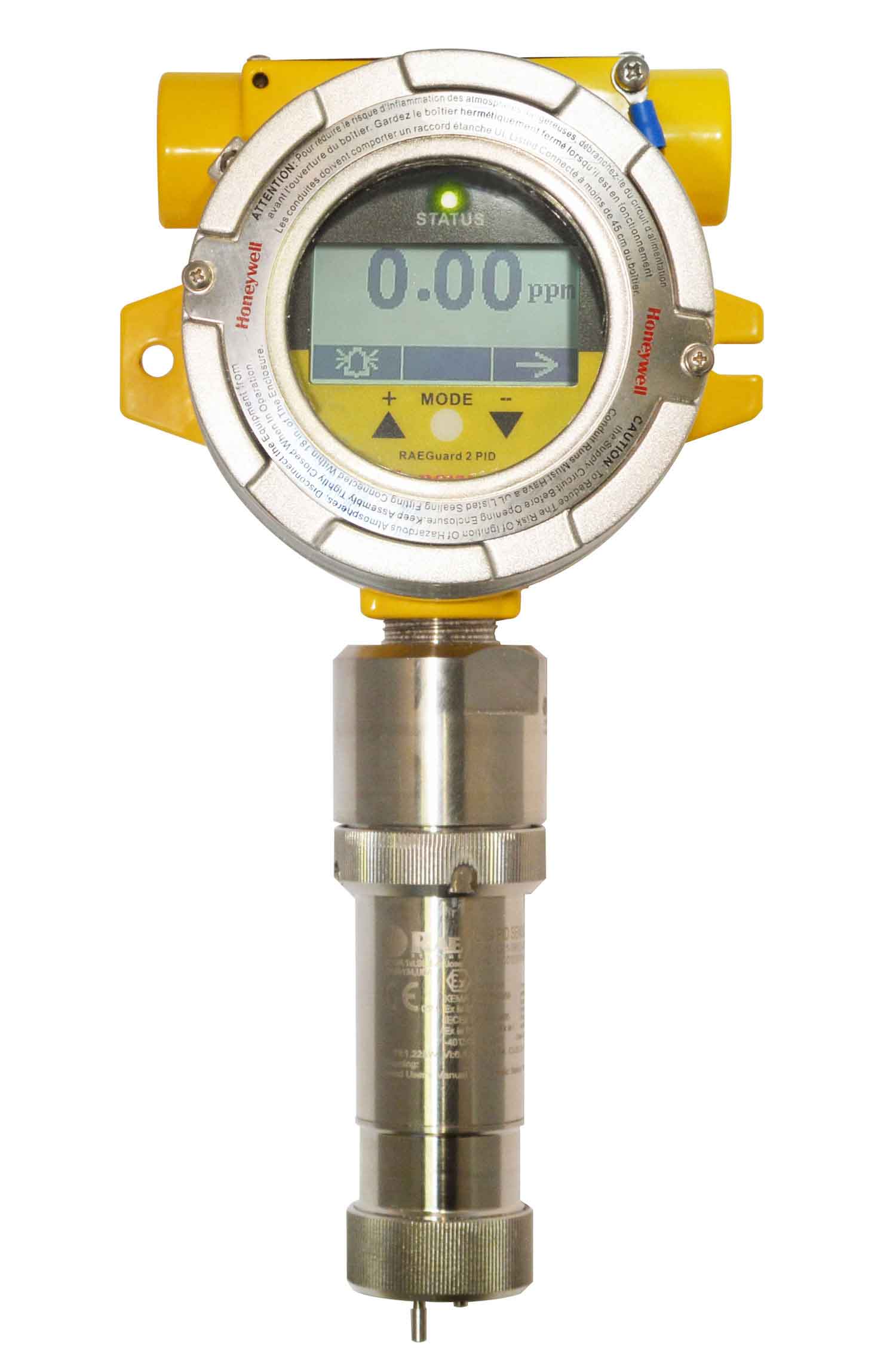

RAEGuard 2 PID je fixní fotoionizační detektor plynů umožňující měření TOL v rozsahu až 0 až 1000 ppm (ekvivalent isobutylenu). Přístroj se skládá z detekční hlavice a senzorového modulu.
Hlavice má displej a LED diody ukazující stav detektoru. Přístroj má analogový výstup 4 až 20 mA, digitální výstup RS-485 Modbus a relé výstupy.* Součástí je čerpadlo pro nasávání vzorku. Ovládá se pomocí magnetu – minimalizuje se potřeba otevírání krytu detektoru a tím narušení jiskrové bezpečnosti.
Senzorový modul DigiPID obsahuje UV lampu s energií 10,6 eV, což zajišťuje její dlouhou životnost a minimální interference. Kalibrovat se může přímo na místě pomocí magnetického klíče nebo se dá odšroubovat a odnést na kalibraci a čistění do laboratoře.
Pro přesnější měření je detektor vybaven kompenzací měřené hodnoty na vlhkost.
Pevný uzávěr umožňuje použití detektoru i v zónách klasifikovaných jako prostředí s nebezpečím výbuchu (certifikovaný podle ATEX). Přístroj obsahuje vestavěnou knihovnu korekčních faktorů pro více než 200 látek.*
Detektor je vhodný pro čističky odpadních vod, rafinérie a petrochemický průmysl, papírenský a celulózový průmysl, elektrárny, systémy pro recyklaci rozpouštědel, provozy lakoven a jiných povrchových úprav
Detekované plyny
| Plyn | Rozsah |
| TOL | 0,01 až 100 ppm |
| TOL | 0,1 až 1000 ppm |
| TOL | 1 až 1000 ppm (bez relé a knihovny korekčních faktorů)* |
*neplatí pro model s rozsahem 1 – 1000 ppm
Technické parametry DigiPID senzoru
| Velikost | 150,8 x 49 mm |
| Hmotnost | < 0,5 kg |
| Senzor | DigiPID modul, lampa 10,6 eV |
| Rozlišení | 10 ppb, 1 ppm (v závislosti na vybraném modulu |
| Kalibrace | 2 bodová, volitelně 3 bodová |
| Přesnost | ± 2% na kalibrační bod |
| Odezva (T90) | < 30 s (isobutylen) |
| Výstupní signál | 0,5 až 2,5 V (ro=1,0k) |
| Napájení | 5 ± 0,25 VDC, 110mA max, příkon < 0,6 W |
| Provozní teplota | -20°C až +55°C |
| Provozní vlhkost (nekondenzující) | 0 až 95 % RH |
| EMI/RFI | EMC 2004/108/EC |
| Schválení ATEX | Ex II 1G, Ex ia IIC T4 a 1M1 Ex ia I |
Technické parametry hlavice
| Velikost | 257 x 201 x 107 mm |
| Hmotnost | 3,5 kg |
| Displej | LCD displej s rozlišením 128 x 64 s podsvícením |
| Ovládání | 3 magnetem ovládaná tlačítka pro kalibraci |
| Výstupní signál | 4 až 20 mA, RS485 s podporou ModBus, relé max. 30V/2A |
| Napájení | 10 až 28 V / příkon 210mA při 24 V, příkon < 5 W |
| Vzorkování | Interní membránové čerpadlo, průtok do 500 ml/min |
| Provozní teplota | -20°C až +55°C |
| Provozní vlhkost (nekondenzující) | 0 až 95 % RH |
| Krytí | IP 65 |
| Schválení ATEX | Ex II 2G, Ex db (ia Ga) IIC T4 Gb |
